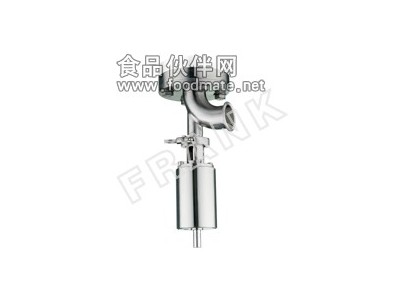

进口卫生级气动罐底阀/上展式气动罐底阀/下展式气动罐底阀
工作原理：
上展式气动罐底阀
利用压缩空气推动气动执行器内的活塞上移，活塞杆和阀杆连接，同时在空气压缩推动气动执行器内的活塞上移时也推动了阀杆阀座的上移动，阀座向容器内延伸，开启阀门。空气压缩低于弹簧作用力或无气体压缩时，活塞在弹簧的作用下，活塞向下推动同时带动阀杆下移，关闭阀门。阀座开启向罐底内部提升，有效的预防了因罐内压力过大阀门的意外开启.
下展式气动罐底阀
利用压缩空气推动气动执行器内的活塞下移，活塞杆和阀杆连接，同时在空气压缩推动气动执行器内的活塞下移时也拉动了阀杆阀座的下移动，阀座向阀体内回缩，开启阀门。空气压缩低于弹簧作用力或无气体压缩时，活塞在弹簧的作用下，活塞向上推动同时带动阀杆上移，关闭阀门。
罐底阀又称放料阀，经过改进此罐底阀结构更简单，成本更低，排放更彻底、流畅。阀体气动装置卡箍式连接，可360°旋转任意角度。进口法兰式连接，可直接焊接储罐。
富兰克进口卫生级罐底阀技术参数
口径范围：DN40-DN100 11/2"-4"
工作压力：10bar
供给压缩空气：5-8bar
压缩空气连接：气管接头 R1/8"
表面处理：内表面抛光处理Ra≤0.8μm
外表面抛亚光处理
材质
阀体材质：304/316L（与介质接触部分）其它配件304
密封圈材料：
标配：三元乙丙橡胶（EPDM)
选配
开/关信号反馈的接近开关探头选择 6-36V DC 2个NPN或PNP接近开关
智能控制器 AS-i连接 24-48V AC/DC 2个PNP/NPN 行程范围≤80mm
